本文為大家分析石化儲罐區可燃氣體及易燃液體泄漏的火災危險性、消防安全監控要求和消防應急處置方法, 探討罐區可燃氣體及易燃液體泄漏監測和消防監控系統設計原則與構成方法, 通過實例說明石化輕質油儲罐區泄漏監測、安全監控和消防聯動三級處置措施。
1. 可燃氣體及易燃液體泄漏的火災危險性
石化儲罐區的儲存物質主要是油品及液化氣等可燃、易燃液體?？扇家后w常溫下遇點火源易起火燃燒,且具有流淌性,裝盛可燃、易燃液體的容器、管道一旦發生泄漏, 會產生可燃氣體及易燃液體蒸氣, 尤其是蒸氣壓較高的可燃液體, 在流淌過程中液體蒸發速度加快, 不斷地從液面散發可燃蒸氣, 一旦接觸火源, 即使是極其微小的火花, 都有引起燃燒爆炸的危險。石油產品的火災危險性主要有下列幾個方面:
(1) 易燃。石油產品的易燃特性主要以其閃點、燃點、自燃點來衡量。石油產品按其閃點分為易燃液體和可燃液體, 閃點小于45 ℃的屬于易燃液體, 閃點大于或等于45 ℃的屬于可燃液體。從消防角度分析, 閃燃是著火的前兆, 因而閃點越低的石油產品, 火災危險性越大。閃點高于45 ℃的石油產品, 雖然在常溫下發生失火的危險性較小, 自身亦達不到自燃點, 但如果油品被加熱, 或存儲容器附近有火源時, 油溫增高后, 著火的危險性仍然存在。
(2) 易爆。石油產品的蒸氣和空氣的混合比達到一定濃度范圍時, 遇火即能爆炸。爆炸極限范圍越大、下限越低的油品, 發生爆炸的危險性越大。爆炸極限除用油品氣體濃度來表示外, 也可用油品溫度來表示, 液體的爆炸濃度極限體現著一定的溫度極限。
(3) 易蒸發。石油產品尤其是輕質油品具有易蒸發特性, 密度越輕的油品其蒸發越快, 閃點亦越低, 火災危險性越大。石油產品的蒸發有兩種狀態: 靜止蒸發是指在比較嚴密的容器內的油在空氣不太流通情況下, 液面發生的蒸發現象; 流動蒸發是指油品在進行泵送或灌裝時, 油品或周圍的空氣處于流動情況下, 或二者都處在流動情況下所發生的蒸發現象。石油產品的蒸發速度與溫度、蒸發面積、液體表面空氣流動速度、液面承受的壓力、密度等因素有關; 蒸發速度較快的油品, 其蒸發油氣在空氣中的濃度易超過爆炸下限而形成爆炸性混合物, 且其相對密度一般在1. 59～4 之間,往往在作業區空間、地面彌漫飄蕩, 在低洼處聚積不散, 大大增加了火災危險性。
(4) 易產生靜電。石油產品的電阻率一般在1012Ω ·cm 左右, 當沿管道流動與管壁摩擦和在運輸過程中因震蕩與車、船管壁沖擊, 以及在裝卸、灌裝、泵送等作業過程中, 都會產生靜電且電位高達2 萬伏～3 萬伏。靜電的主要危害是靜電放電; 當靜電放電產生的火花能量達到或大于油品蒸氣的最小點火能量時, 會立刻引起燃燒或爆炸。
(5) 易受熱膨脹。石油產品受熱后體積膨脹, 同時蒸氣壓增高, 若儲存于密閉容器中, 會造成容器膨脹,甚至爆裂。另一方面, 當容器內灌入熱油冷卻時, 又會造成油品體積收縮而形成負壓, 損壞儲油容器, 增加火災危險性。
(6) 易沸騰突溢。儲存重質油品的油罐著火后, 由于輻射熱作用、熱波作用和水蒸氣作用, 有時會引起油品沸騰突溢, 使燃燒的油品大量外溢, 甚至從罐內猛烈噴出, 擴大災情。
2. 石化儲罐區泄漏監測及消防監控需解決的問題
石化消防安全的核心問題是通過監控手段保障生產過程安全。在石化生產過程體系中某一環節的消防安全問題, 應與石化生產體系及生產工藝緊密結合、與企業發展決策緊密結合。因此, 石化儲罐區可燃氣體及易燃液體泄漏監測與消防監控系統在設計中需解決下列問題:
(1) 充分考慮生產過程復雜的工藝安全因素、被保護對象火災特殊性、火災蔓延和連鎖反應問題, 實現消防安全與生產工藝相結合。
(2) 通過計算機通信、控制與信息的有機結合, 實現不同消防安全單元或區域、不同消防安全監控設備的信息交互。
(3) 進行消防安全信息化管理, 實現數據庫的圖形化及可透視性、消防安全信息共享和消防安全事故分析診斷。
顯然, 實現石化儲罐區消防安全具有強烈的針對性, 應綜合考慮石化生產體系安全要求和實際生產工藝狀況, 形成相關設計、施工指導原則和方法。
3. 石化儲罐區泄漏監測與消防設備聯動要求
3. 1 泄漏監測要求
根據石化儲罐區特殊的火災危險性和可燃氣體及易燃液體泄漏監測實際需要, 安裝可燃氣體探測器。其消防安全監測參數主要是可燃氣體濃度、成分、溫度、液位或壓力等工藝參數。此外, 石化儲罐區的火災監測參數應充分考慮罐區特點來確定, 當儲存油品為原油等重質油品時, 因其含碳量較多, 燃燒將產生大量的煙氣, 火災探測的重點是對煙氣濃度探測, 同時對火災溫度進行監測; 對于輕質油品及一些成品油, 由于其含碳量較少, 燃燒較充分,在火災燃燒初期不會產生或少量產生煙氣, 應著重考慮火焰探測和圖像監測問題。
3. 2 消防設備聯動控制要求
石化儲罐區的消防設備主要包括火災警報裝置、滅火設備及安全操作設備?；馂?zāi)警報裝置是為了在安全參數出現異?；蚧馂?zāi)發生時產生及時報警, 主要設備有警鈴、水力警鈴、事故廣播等。滅火設備是為了在火災初期有效的控制火勢, 及時撲滅初起火災, 主要設備有消防炮、泡沫泵、自動噴淋泵等。安全操作設備是為了在安全參數出現異常時對物料管線及各種控制閥門進行控制和操作, 如壓力閥等。
石化儲罐區中各種消防設備對聯動控制的要求不同, 有些設備要求在出現異常時直接啟動, 如警鈴; 有些設備在出現異常后需要延時啟動, 如消防水泵需在火災確認后啟動; 有些設備則需要在啟動后, 對系統返回狀態信號, 如泡沫泵等。石化儲罐區具有聯動要求的主要設備有消防水泵、泡沫泵、安全閥、聲光報警器、訊響器、消防電話及消防廣播等?？紤]到石化儲罐區消防水泵、泡沫泵等設備數量少、重要性強且分散布置, 多采用專線方式直接控制或?qū)＞€與總線復合控制方式,使用DC24V 標準驅動信號直接送入消防設備配電箱驅動, 以確保這些設備動作的高度可靠性。
4. 石化儲罐區泄漏監測與消防監控系統設計
4. 1 系統設計原則
石化儲罐區可燃氣體泄漏監測及消防安全監控系統的設計思路, 是根據石化儲罐區消防安全監測要求,采用系統集成方法設計構造系統, 實現石化儲罐區安全參數實時監測處理和安全狀態分析, 及時預測可能的災害事故后果, 并通過聯動控制裝置有效啟動現場消防設備或滅火設施。
根據上述思路, 系統設計遵循兩項原則: 一是管理軟件與系統硬件相結合, 根據實際情況制定安全管理規則和事故處置預案, 將安全管理要求和事故處置預案與硬件系統有機結合起來, 確保設備監測可靠性和聯動有效性; 二是生產監測與安全監控相結合, 通過聯鎖控制、自動停車及其它參數控制等措施, 使罐區進出料生產過程控制與靜態安全參數監測協調互補, 達到安全生產的目的。
4. 2 系統硬件結構
根據石化儲罐區的特點, 考慮到工藝參數和火災參數的監測要求, 石化儲罐區可燃氣體泄漏監測及消防安全監控系統結構形式, 見圖1, 以兼顧工藝監測參數DC (4～20)mA 傳輸和火災參數頻率量傳輸?shù)牟煌? 以及滅火設備聯動控制所需的信號要求。
圖1 石油儲罐區火災檢測與滅火聯動系統結構圖
圖1 系統中, 火災參數探測一般采用防爆型火災探測器, 如選用防爆型火焰光探測器、防爆型電子感溫探測器、防爆型可燃氣體探測器、線纜感溫探測裝置等; 工藝參數監測則根據數據通信協議要求, 設計構造防爆型DDZ 轉換器, 接受處理DC (4～20)mA 本安型一次儀表輸出信號, 如可燃氣體濃度、氣體成分、儲罐溫度、液位、壓力等工藝參數探測器的輸出信號; 監控主機主要完成對工藝安全參數及火災參數的連續采集處理和狀態分析, 及時預測事故并采取處理措施, 有效啟動現場消防設備, 實施滅火操作。
4. 3 系統軟件設計
按照系統集成方法, 石化儲罐區可燃氣體泄漏監測及消防安全監控系統的應用軟件采用模塊化編程,主要包括系統主控模塊、事故處理模塊、信息通信模塊、消防管理模塊等, 功能如下:
(1) 系統主控模塊。主要完成數據采集處理、報警判斷與聯動控制輸出、自動與手動控制方式切換、系統管理。
(2) 事故處置模塊。根據監測數據完成對監測區域安全狀態的事故狀態分析預測, 對工藝安全進行操作控制和處置緊急情況, 實施救災方案。
(3) 信息通信模塊。主要完成通信協議管理、通信控制、異地遠程聯網。
(4) 消防管理模塊。主要完成系統操作管理、設備工況管理、防火管理與數據存儲。 按上述模塊劃分, 系統應用軟件可采用W indow s 環境下編程語言, 面向?qū)ο笤O(shè)計應用界面和數據庫, 全面支持可視化編程, 提供集中數據管理功能。
4. 4 數據通信傳輸

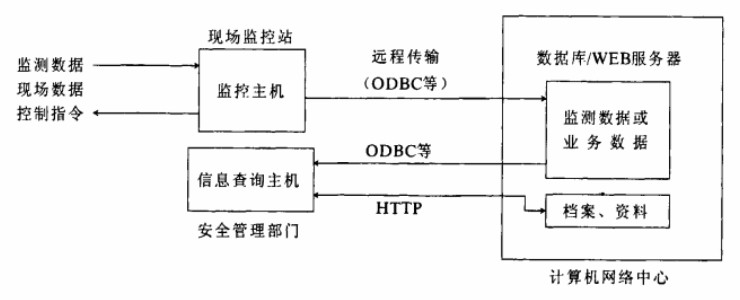

在數據通信方面, 石化儲罐區可燃氣體泄漏監測及消防安全監控系統主要依靠各類探測器采集現場數據并送入監控主機, 通過對各類參數的數據分析處理和預測判斷, 產生報警與消防設備聯動控制信號, 同時將監測數據及各種信號存入系統數據庫, 并通過遠程傳輸方式送入上級管理中心, 實現數據分類存儲、數據共享、信息查詢和業務管理等功能。石化儲罐區可燃氣體泄漏監測及消防安全監控系統的數據通信傳輸方式如圖2 所示。
圖2 石油儲罐區可燃氣體泄漏監控及應急處置系統數據傳輸框圖
4. 5 應急處置措施
石化儲罐區可燃氣體泄漏的應急處置措施, 由罐區泄漏源的儲存及分布狀況、事故災害的危害特性及相應對策、消防安全監控裝置的聯動控制邏輯等多種因素決定, 需結合罐區實際狀況, 從關閥斷氣、漏點封堵、倒罐泄壓、堵漏裝置堵漏、稀釋驅散、水幕堵截、疏散警戒、連續測試等多方面考慮, 制定應急處置預案和處置措施, 在消防安全監控系統中加以實現。
5. 2000m3球罐泄漏監測及消防安全監控系統實例
根據上述石化儲罐區可燃氣體泄漏監測及消防安全監控系統設計實現方法, 考慮球罐實際狀況、分析石化儲罐區消防安全性、確定監測參數和有效監控方法,某橡膠廠液化氣罐區2000m3碳四球罐消防監控系統結構如圖3所示。系統設置高液位、壓力、火災監測和滅火聯動方面的手動、自動控制, 生產安全和消防安全事故處置預案與滅火預案, 體現了石化儲罐區消防安全監控系統整體設計和工程實際的有機結合。
圖3 某長液化氣灌區2000m3球罐消防安全監控系統結構圖
圖3系統的監控范圍是2000m3碳四球罐及其泵區, 監測參數包括球罐壓力、溫度、液位和高液位, 罐區和泵區可燃氣泄漏量, 罐區和泵區20m范圍感溫式火災信息; 系統共計4個可燃氣體泄漏監測點,1條感溫監測電纜(火災報警),1個高液位監測報警點和液位、壓力、溫度3個生產參數監測點, 整個系統由監控主機管理。其中, 液位、壓力和溫度3 個監測參數取自石化儲罐區生產安全控制系統(DCS);可燃氣體泄漏監測報警采用4臺可燃氣體探測器, 3臺安裝在2000m3球罐底部, 1臺安裝在物料泵區, 可燃氣體探測器輸出為DC(4～20)mA 標準信號并直接送入可燃氣體報警器監控主機; 火災探測報警采用可復用式線型感溫電纜, 在物料泵區架設10m,2000m3球罐底部架設10m,開關量報警信號送入監控主機; 高液位開關量報警信號取自2000m3球罐頂部安裝的高液位報警裝置。根據罐區監控要求, 圖3系統還配備了生產安全和消防安全控制裝置, 完成下列設備系統的控制功能:
(1) 由液位參數或人工操作實現球罐進出料閥自動/手動控制, 以及進出料泵自動/手動控制;
(2) 由壓力參數或人工操作實現放空閥自動/手動控制, 以及水噴淋裝置自動?手動控制;
(3) 由火災監測參數或人工操作實現消防水炮自動/手動控制;
(4) 由火災監測參數或人工操作實現消防泡沫泵自動/手動控制。
6. 總結
綜上所述, 石化儲罐區可燃氣體泄漏監測及消防安全監控系統是石化儲罐區的消防安全基礎設施之一, 對安全參數監測的準確程度、固定滅火裝置的聯動及時性、應急處置措施的合理性、系統無故障工作時間、系統運行成本等各方面指標, 需結合實際工程綜合考慮。根據當前工業火災監控系統技術水平, 石化儲罐區可燃氣體泄漏監測及消防安全監控系統設計需達到如下功能要求:
(1) 安全參數監測與生產過程監控相結合, 安全參數監測系統相對獨立。
(2) 安全參數監測報警與事故處置預案相結合,實現動態安全監測與管理。
(3) 監控主機與各類探測器實現直接通信及系統聯網, 簡化系統結構。
(4) 系統應用軟件采用模塊化結構, 達到功能層次清晰, 便于操作。
(5) 采用計算機多媒體技術, 形象生動的實現監測數據和事故預案顯示。
